PDAPCB1可调增益光电探测器

产品概述:

PDAPCB1是一款低噪声、带集成放大器的可调增益硅光电探测器,适用于自由空间光学系统。

关键词: 可调增益PD
产品型号:PDAPCB1
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


1. 概述

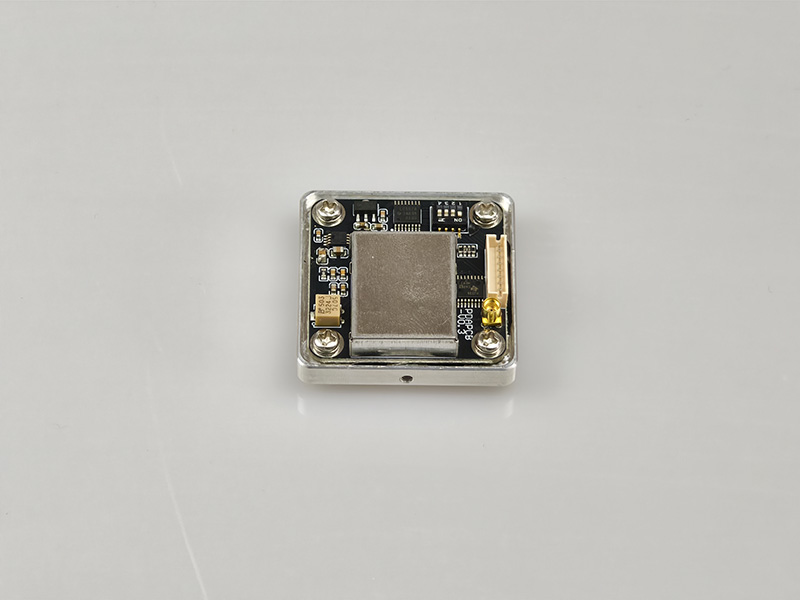

PDAPCB1是一款低噪声、带集成放大器的可调增益硅光电探测器,适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、驱动级放大器、射频连接器等。电路板具有4个3.2mm通孔,间距为30mm,可以兼容笼式系统或安装在自定义的外壳和设备中。



2. 特点

  • 低噪声,可调增益
  • 小体积,OEM应用
  • 通过电路板排针引脚和MMCX母接头输出



3. 应用

  • 光学仪器仪表
  • 科研实验



4. 规格

探测器公共参数典型值
材料Si
波长范围320-1100nm
光敏区域尺寸3.6x3.6mm
响应度0.6A/W @940nm
最大输出幅度a10V
工作电压±12V
工作电流100mA
输出阻抗50Ω
输出耦合方式DC
输出接头MMXC母头
工作温度-20~65℃
存储温度-40~85℃




0db档位

10db档位
增益a0.9x10^3V/W增益a2.90x10^3V/W
带宽bDC-12MHz带宽bDC-1.6MHz
噪声电压b2mV噪声电压b2mV
噪声等效功率70.1pW/√Hz噪声等效功率28.1pW/√Hz
输出偏置电压a5mV输出偏置电压a5mV
上升时间25ns上升时间200ns




20db档位

30db档位
增益a0.9x10^4V/W增益a2.9x10^4V/W
带宽bDC-1MHz带宽bDC-260kHz
噪声电压b3mv噪声电压b3mv
噪声等效功率9.1pW/√Hz噪声等效功率6.3pW/√Hz
输出偏置电压a5mV输出偏置电压a5mV
上升时间350ns上升时间1.5us

40db档位

50db档位
增益a0.9x10^5V/W增益a2.9x10^5V/W
带宽bDC-90kHz带宽bDC-28kHz
噪声电压b4mV噪声电压b4mV
噪声等效功率4.1pW/√Hz噪声等效功率2.8pW/√Hz
输出偏置电压a5mV输出偏置电压a5mV
上升时间4us上升时间10us


60db档位

70db档位
增益a0.9x10^6V/W增益a2.9x10^6V/W
带宽bDC-9kHz带宽bDC-3kHz
噪声电压b6mV噪声电压b8mV
噪声等效功率2.2pW/√Hz噪声等效功率1.9pW/√Hz
输出偏置电压a5mV输出偏置电压a5mV
上升时间40us上升时间120us

备注:

a 对于高阻负载

b 对于50Ω负载



5. 增益开关表

A2A1A0GAIN
0000db
00110db
01020db
01130db
10040db
10150db
11060db
11170db

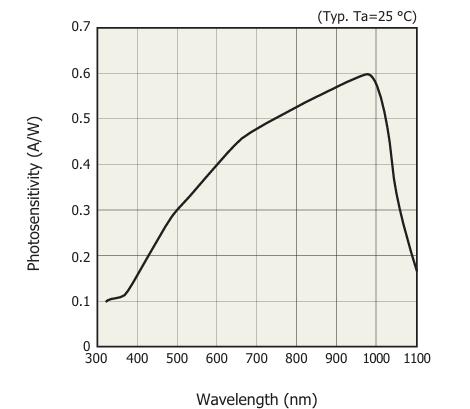

6. 响应曲线


备注:响应曲线为典型值,仅供参考。

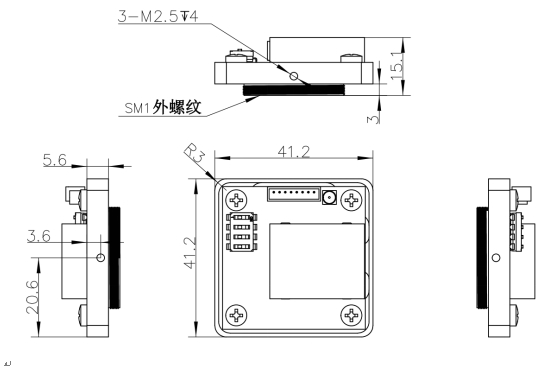

7. 机械尺寸



8. 发货清单

序号物资名称数量单位备注
1光电探测器1
2端子线 8P1200mm长
3MMXC转BNC射频线1



光电探测器常见问题
