相干衰落抑制型DAS全光纤解调模块

产品概述：

相干衰落抑制型DAS全光纤解调模块将DAS光学采集前端与DAS高速数据处理后端深度融合，长宽尺寸仅半张A4纸，为分布式光纤声波测量提供了小型化且便捷的解决方案。

关键词： 全集成DAS模块

产品型号：GY-DAS-CFS-40-250-1

技术支持：黄工 13427781756 (微信同号，可扫码）

Email: huangqianyuan@glgyzn.com

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型？ mw, dbm功率计算器

产品介绍

概述

其中DAS光学采集前端部分，它集成了超窄线宽光源、调制器、放大器及相干接收模块，实现了高信噪比的相干探测和超长距离传感，保证了光学链路的优异性能。

其中DAS高速数据处理后端部分，它采用双通道 250MSps DAS高速采集卡，支持千兆以太网通信（数据传输速率可达 1000Mb/s）或 10G 光口通信（数据传输速率可达10Gb/s），可采集超过 100km 光纤数据。内置相位解调算法，实现全光纤解调与相干衰落抑制，可直接输出幅度相位解调数据，其中相位数据可直接作为振动信号使用，无需二次解缠绕；亦可输出原始采样数据供用户自定义解调。该设计降低了系统对 CPU 算力的依赖，简化开发流程，实现“数据读取即可用，相位即振动”。

特性

高速数据采集与传输
内置全光纤解调与相干衰落抑制算法
高度集成的小型化设计

应用

周界入侵监测
油气管道泄漏预警
隧道与边坡结构健康监测
海缆/陆缆状态监测
城市基础设施振动监测

产品性能参数

性能参数	最小值	典型值	最大值	单位	备注
测量距离		40		km
脉冲宽度	20		500	ns
脉冲频率	100		50000	Hz	与光纤长度相关
响应频率	1		20000	Hz	与光纤长度相关
中频		80		MHz
空间分辨率	3			m
采集卡分辨率	0.4m、0.8m、1.6m、3.2m、6.4m可选			m
标距	2		32	采样点
相位底噪	＜0.1rad @ 标距=20m				与标距相关
解调算法	相干衰落抑制全光纤解调
数据传输接口	千兆网口/万兆光口
数据传输速率	1Gb/s(千兆网口)/10Gb/s(万兆光口)
数据传输类型	原始数据、幅度解调数据、相位解调数据
数据传输协议	UPD
模块调试接口	串口TTL
模块调试协议	Modbus-RTU
工作电压	4.9	5.0	5.2	V
功率			37	W
预热时间			2	Min
工作温度	-20		60	℃
存储温度	-40		80	℃

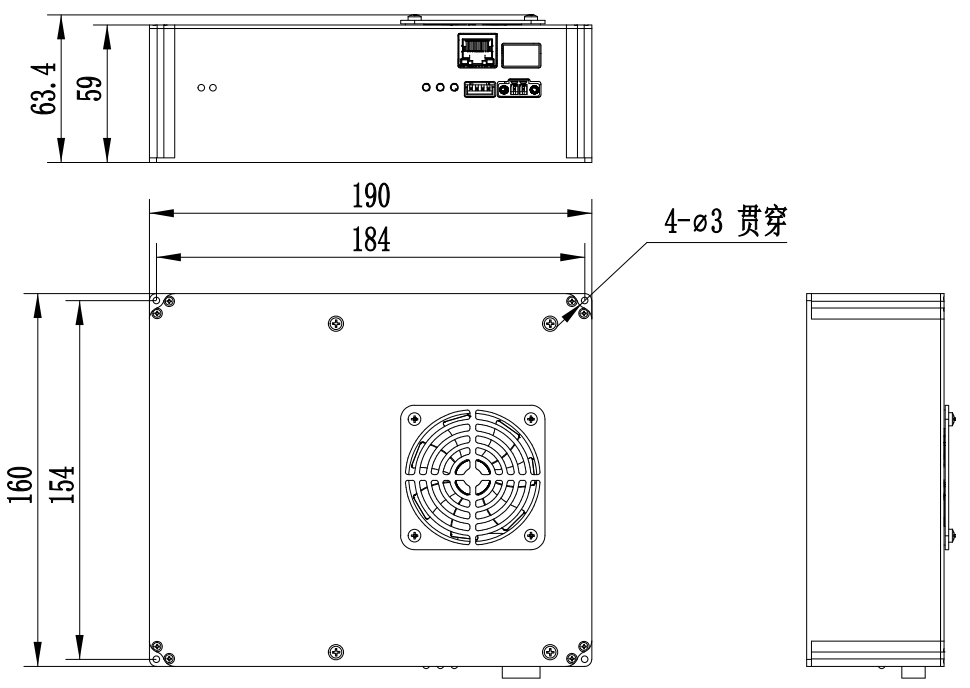

产品尺寸说明

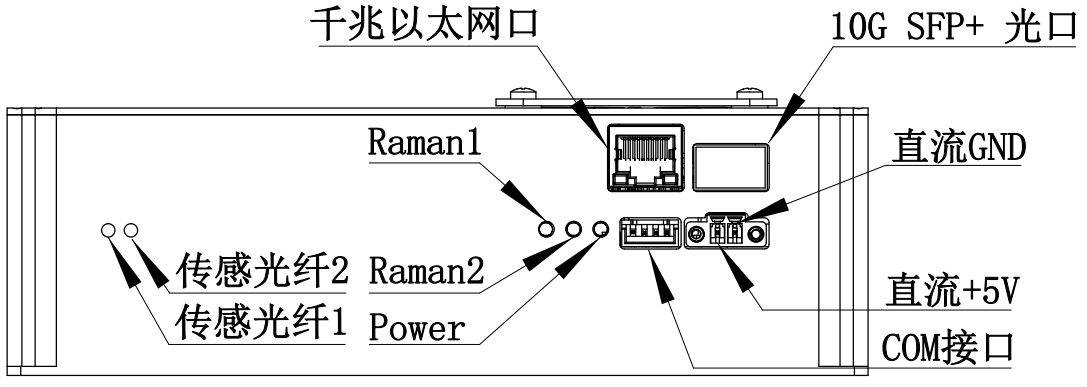

产品接口及指示灯说明

表1 产品接口说明表

接口类型	丝印	说明
绿色插拔端子	5V	直流电源+5V供电
绿色插拔端子	GND	直流电源GND
白色插拔端子	COM	串口，TTL电平，与上位机通信用于调整参数
传感光纤1	Sensor1	默认FC/APC接头，单通道产品使用此接口
传感光纤2	Sensor2	默认FC/APC接头
千兆以太网口	GbE	RJ45连接器，数据传输速率可达 1000Mb/s
10G SFP+ 光口	10G SFP+	通过 SFP+ 光模块连接外部光纤，数据传输速率可达 10Gb/s

表2 产品指示灯说明表

指示灯类型	丝印	说明
Power指示灯	P	总电源指示灯，常亮为通电，熄灭为断电
Raman1指示灯	L1	拉曼放大器1指示灯，常亮为开启，熄灭为关闭
Raman2指示灯	L2	拉曼放大器2指示灯，常亮为开启，熄灭为关闭
