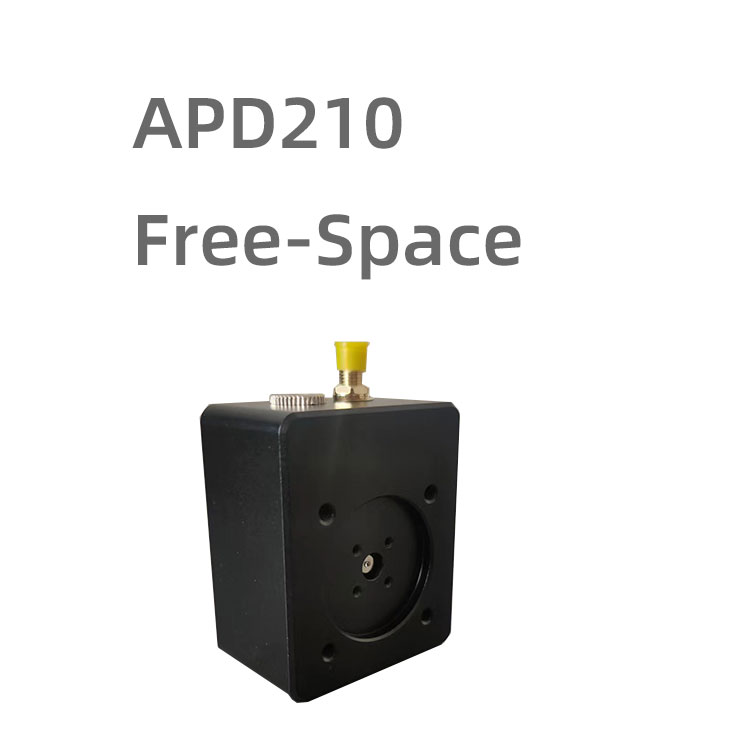

APD210 高速1G带宽空间光APD光电探测器模块

产品概述:

APD210A系列光电探测器,拥有高达1.8G的带宽,在400-1100nm可见光范围响应,可探测nW级光功率,适合用于可见光通信,对标进口产品,性价比高。

关键词: APD210A 1G APD 可见光 空间光APD 可见光通信 空间光输入 400-1100nm
产品型号:APD210
规格书: 点击下载
微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
Email: huangqianyuan@glgyzn.com
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!
如何搭建光纤振动DVS/DAS系统? 光电探测器模块如何选型? mw, dbm功率计算器

产品介绍


特性

  • 参数对标进口,价格不到1/2!
  • 温度补偿
  • 选配FC法兰
  • 最大带宽可达1.8GHz
  • 30mm光学笼式系统

应用

  • 探测弱光信号
  • 激光雷达
  • 探测超快激光脉冲
  • 激光通信
  • 空间光通信

规格参数:

型号APD210A-1GAPD210A-1.8GAPD210C-1G
材料SiSiInGaAs
波长范围400-1000nm400-1000nm1000-1700nm
光敏区域直径200um200um200um
响应度 @M=10.48A/W @ 760nm 0.48A/W @ 760nm 0.9A/W @ 1550nm
带宽aDC-1GHzDC-1.8GHzDC-1GHz
上升时间a400ps250ps400ps
增益b4.8x10^4V/W2.4x10^4V/W1.2x10^4V/W
饱和光功率50uW100uW210uW
噪声电压a4mVpp4mVpp4mVpp
最大输出电压b2.5V2.5V2.5V
噪声等效功率 1.3pW/ √ Hz2.4pW/√Hz 3.24pW/√ Hz
工作电压9-12V
工作电流<200mA
输出阻抗50Ω
输出耦合方式DC
输出接头SMA female
工作温度-10~65℃
存储温度-40~85℃

备注:

a 对于50Ω负载
b 对于高阻负载
c  200mV小信号带宽

响应曲线

APD210AAPD210C

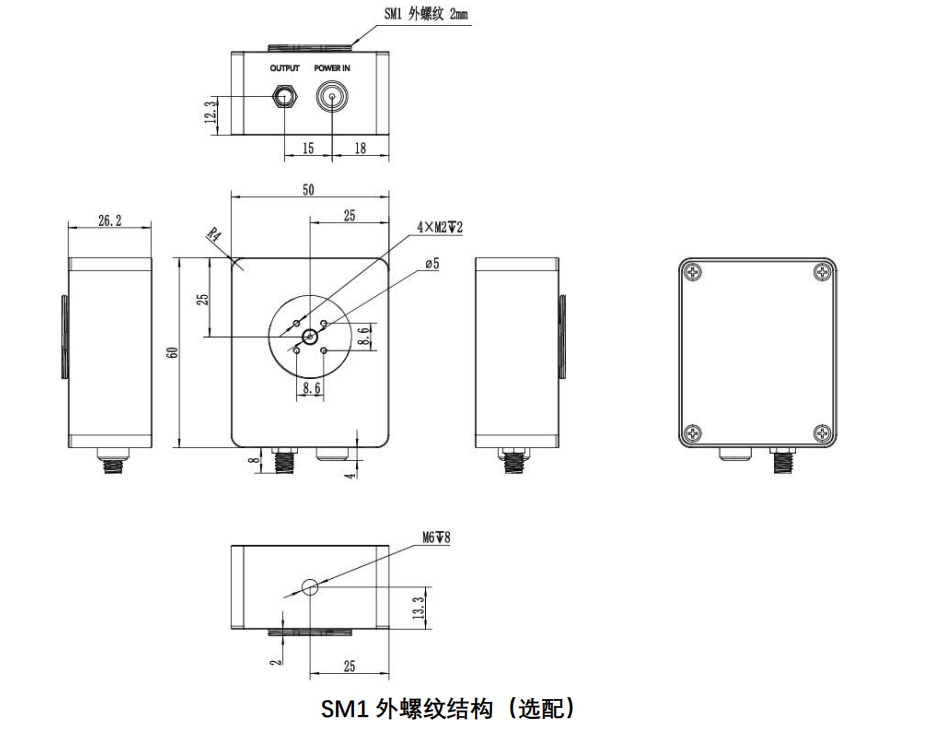

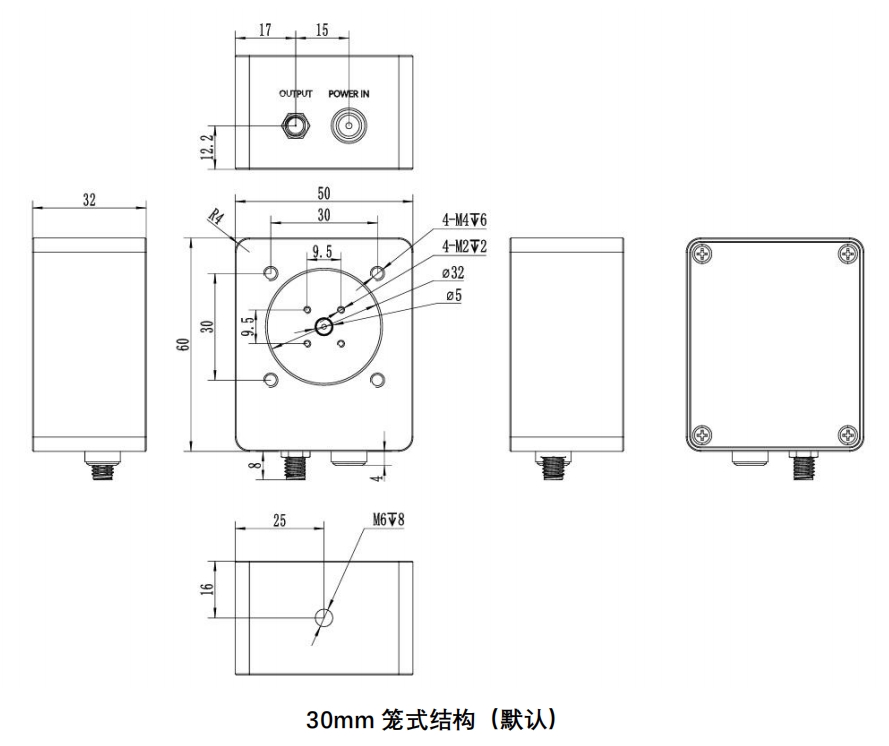

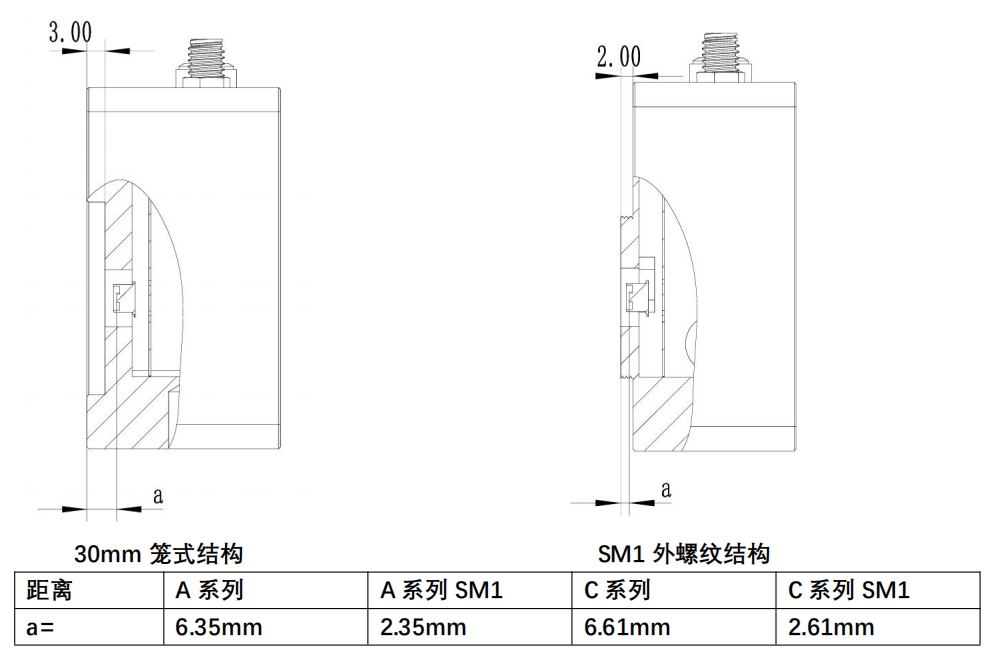

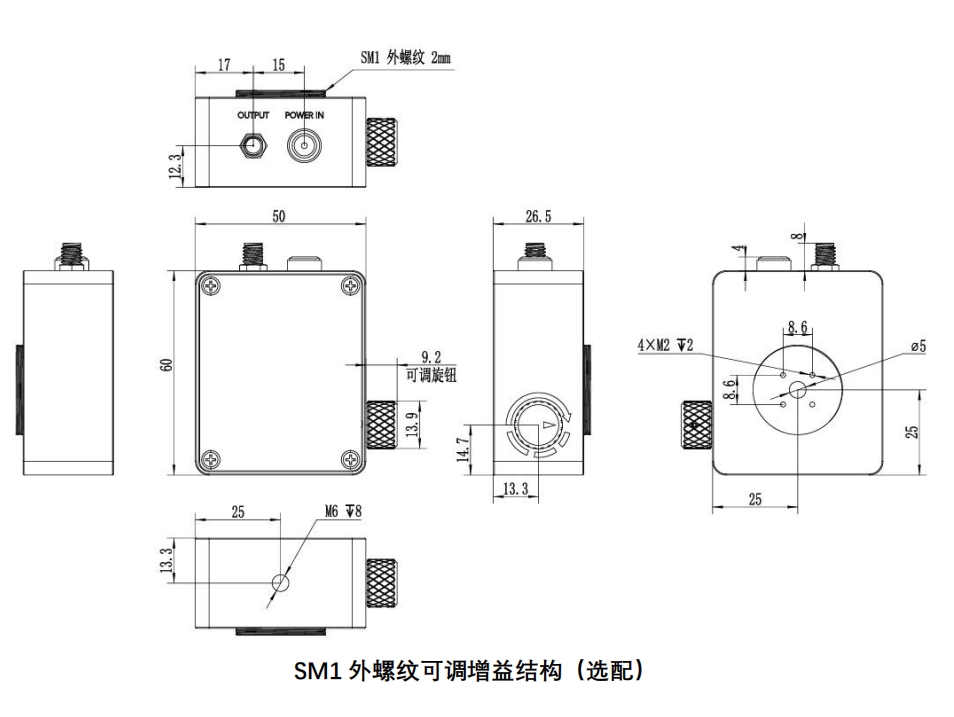

外形尺寸



发货清单

序号物资名称数量单位备注
1光电探测器1
2电源适配器19V
3SMA转BNC射频线1

光电探测器常见问题


快捷选型表

选型描述 备注 链接
800-1700nm光纤输入的光电探测器 光纤输入 查看
800-1700nm的空间光输入光电探测器 空间光输入 查看
400-1100nm光纤输入硅光电探测器 光纤输入 查看
400-1100nm空间光输入硅光电探测器 空间光输入 查看
1G带宽以上的光电探测器 1G带宽以上 查看

知识扩展

【视频】如何选择一款合适的光电探测器
[视频教程] 2023-10-15 00:58:35
光电探测器种类非常多,如何根据自己的应用,选择一款合适的光电探测器?
光电探测器的带宽是什么?
[知识科普] 2023-10-28 04:03:23
光电探测器的带宽是什么?光电探测器带宽解释,如何选择光电探测器的采集卡。
【视频 】平衡光电探测器原理什么?
[知识科普] 2023-11-17 14:54:50
平衡光电探测器如何提高信噪比,原理是什么?
光电探测器V3结构升级,兼容Thorlabs的FC转接盘
[产品动态] 2024-05-28 23:58:08
光电探测器V3结构升级,在光电探测器的前端预留了sm1的外螺纹。可以兼容thorlabs的FC转接盘。当选择光纤输入时,装上FC转接盘,这样就可以选择光纤转接输入。
1064nm光电探测器用于气象激光雷达
[产品动态] 2024-05-11 06:59:01
1064nm的光电探测器,用于气溶胶,大气激光雷达等应用,这款探测器采用硅材料的APD光电二极管,在1064nm处进行了增强,依然拥有0.36V/W的响应度。使得对1064nm的光反应及其灵敏。
