标准型3U DVS/DAS一体化监测主机
产品摘要：GY‑AIO‑DAS标准型3U DVS/DAS一体化监测主机，19英寸工业机架；集成DAS光路、250M采集卡、工控整机；典型40km、最大60km单模光纤监测，相干衰落抑制解调；预装Windows系统+DEMO软件，开放DLL二次开发接口；面向油气管道、综合管廊、铁路隧道、厂区周界。
产品介绍
GY-AIO-DAS-40-250-1 标准型 3U DVS/DAS 一体化监测主机属于分布式光纤传感通用成套监测设备，采用标准 19 英寸 3U 工业机箱，内部整合 DVS/DAS 一体化光路、250M 高速采集卡、工业工控机与供电单元。设备同时支持分布式振动 DVS、分布式声波 DAS 两种解调模式，最大支持 40km（典型值，最大 60km）单模光纤沿线监测，出厂预装 Windows 操作系统与测试演示软件，开放标准化 DLL 开发接口，满足系统集成商项目落地、算法研发、高校科研等通用场景需求，是油气管道、综合管廊、铁路隧道、厂区周界分布式光纤监测主流标准机型。
DAS 以相位解调还原声波，灵敏度高于只做幅度检测的 DVS，二者常统称「分布式光纤振动监测系统」。本机型同时支持两种模式，用户可根据应用需求灵活切换。空间分辨率 6~10m（常用 100ns 脉宽对应 10m），采样分辨率 0.4m / 0.8m / 1.6m / 3.2m / 6.4m 可选，相位底噪 ＜0.1rad @标距=20m，支持相干衰落抑制全光纤解调，输出原始数据、幅度解调数据和相位解调数据三种格式。

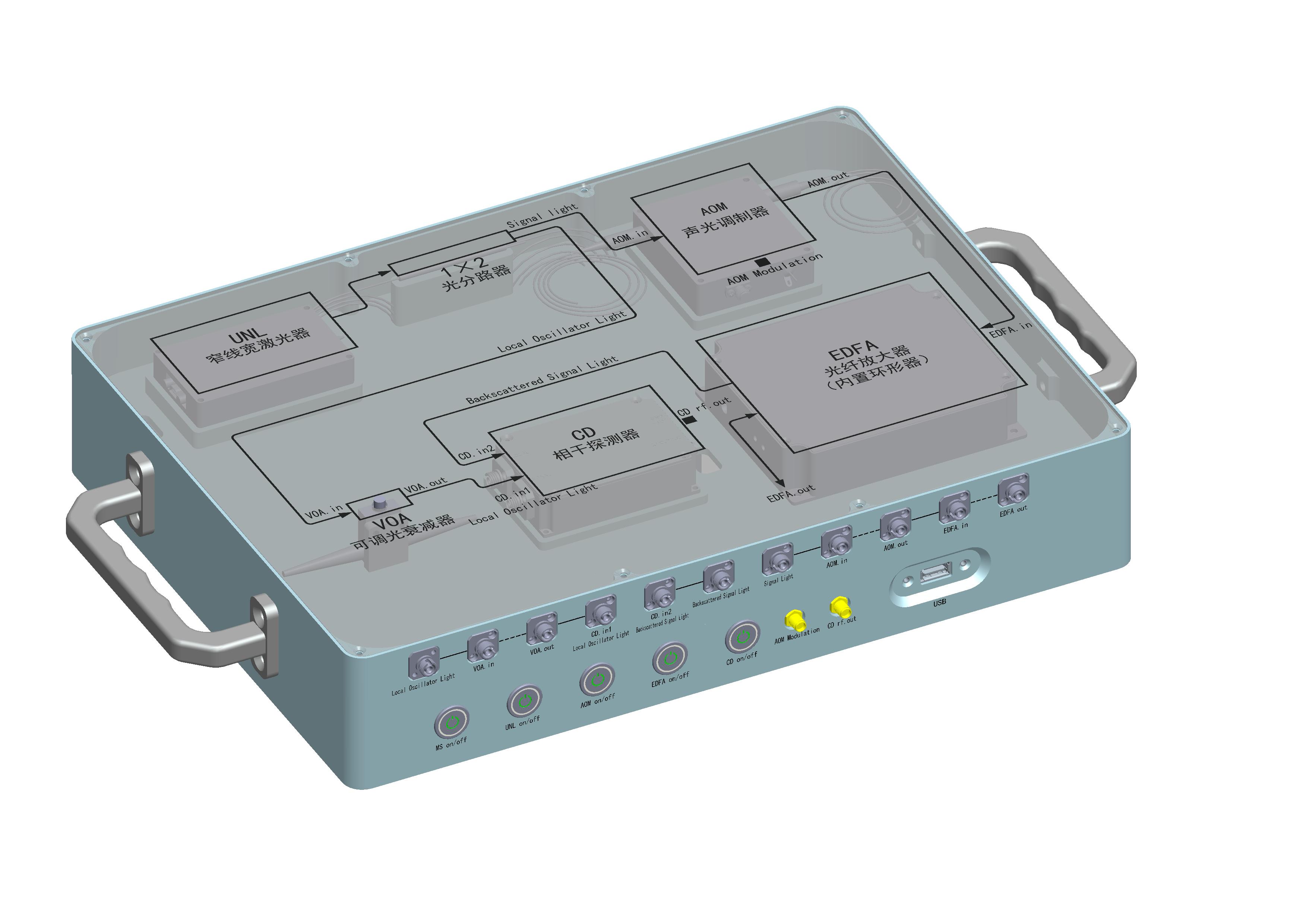

硬件配置方面，主板采用 Intel i5 12400 CPU、16GB DDR4 内存、500G M.2 SSD、500W 电源；采集卡为 GY-DAQ-2480，声光调制器驱动为 80M/200M 一体化模块。外部接口包括 FC/APC 传感光缆接口、HDMI、DisplayPort、USB 3.2 Gen1、USB 2.0、RJ-45 LAN 和板载 WIFI，AC220V 供电。整机预装 Windows 10 系统和 DVS/DAS 测试 DEMO 软件，能够实现整条光缆的振动监测、指定位置声音播放和瀑布图等功能。
典型应用包括：油气管道第三方施工与泄漏监测、城市综合管廊入侵监测与人员定位、铁路隧道结构健康监测、厂区周界分布式光纤振动监测等。提供完整规格书与选型支持。
适用用户
- 主要关注软件实现跟算法的客户；
- 不想自己动手安装电源，工控机以及设计机箱等；
- 要外出做实验，不想带着一堆散件，想直接带一个机箱省事简单。
系统参数
| 参数名称 | 参数值 | 备注 |
|---|---|---|
| 监测距离 | ＜40km(典型值） | 最大支持60km距离 |
| 通道数 | 1/2 | |
| 空间分辨率 | 6~10m | 根据设置的脉宽决定，常用100ns脉宽，对应10m空间分辨率。 |
| 采样分辨率 | 0.4m、0.8m、1.6m、3.2m、6.4m可选 | |
| 相位底噪 | ＜0.1rad @ 标距=20m | |
| 解调算法 | 相干衰落抑制全光纤解调 | |
| 数据传输类型 | 原始数据、幅度解调数据、相位解调数据 | |
| 二次开发接口 | DLL动态链接库 | 用户可以使用自己喜欢的开发语言进行开发（C，C++，Python等） |
| 支持光缆类型 | 单模光纤 | G652或G652D的纤芯 |
| DEMO测试功能软件 | 预装 | 能够实现整条光缆的振动监测，指定位置声音播放，瀑布图等功能。 |
硬件配置
| 配置名称 | 规格/型号 |
|---|---|
| 主板 | MPG Z790I EDGE WIFI |
| CPU | intel i5 12400 |
| 内存 | 16GB-DDR4-3200 |
| 固态硬盘 | 500G-M.2 |
| 电源 | 500W FLEX-500G |
| 采集卡 | GY-DAQ-2480 |
| 声光调制器驱动 | 80M/200M |
| 一体化模块 | DAS一体化模块 |
外部接口
| 名称 | 规格/型号 |
|---|---|
| 传感光缆接口 | FC/APC法兰×1（或×2） |
| 显示器接口 | HDMI端口×1、DisPlayPort1.4端口×1 |
| USB接口 | USB 3.2 Gen1端口×2、USB 2.0端口×4(支持EDD保护) |
| 网络接口 | RJ-45LAN端口×1、板载WIFI×1 |
| 电源接口 | AC220V |
| 高清音频接口 | 线路输入/前扬声器/麦克风 |
软件预装
| 名称 | 规格/型号 |
|---|---|
| 操作系统 | Windows 10 （默认，Linux可选） |
| 测试DEMO软件 | DVS测试DEMO软件 或 DAS测试DEMO软件 |

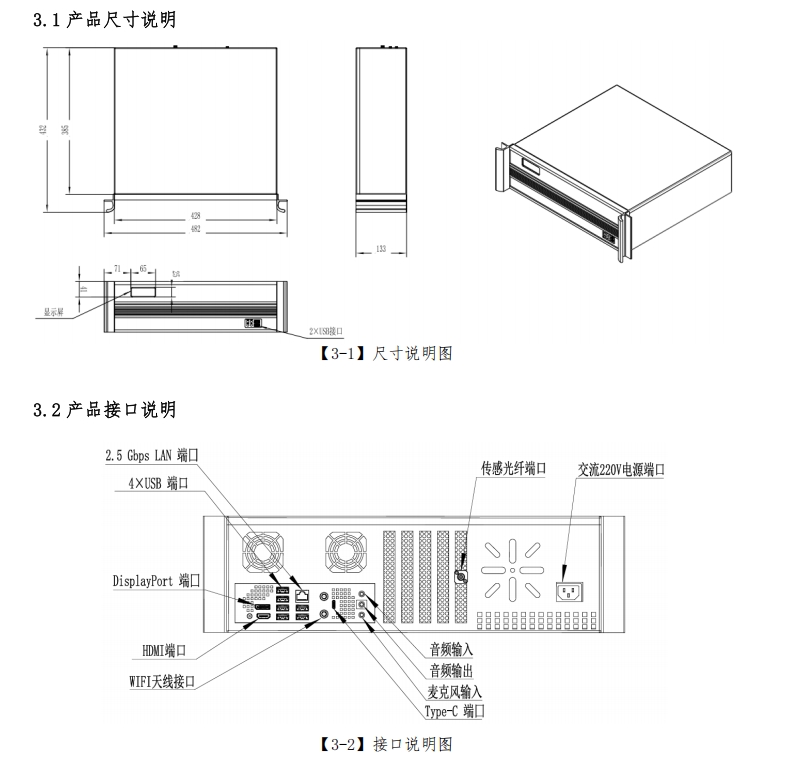

机箱尺寸
订货信息/型号：
| GY-AIO- | 型号 | 距离（KM） | 采集卡(MSps) | 通道数 |
|---|---|---|---|---|
| GY-AIO- | DVS/DAS | 20/40 | 100/250 | 1/2 |
例如DVS 40KM硬件一体机单通道得型号为：GY-AIO-DAS-40-250-1

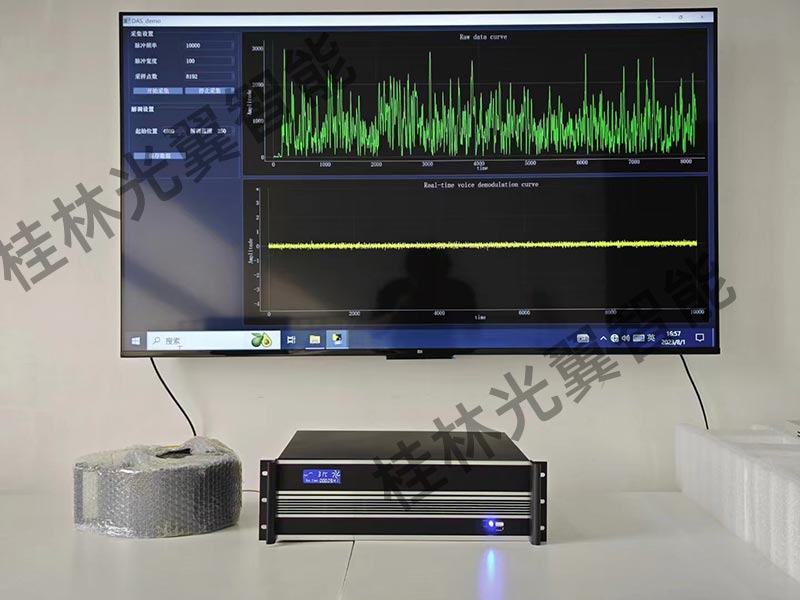

DAS一体机实拍图
常见问题：
Q1：DVS 和 DAS 有什么区别？
A：DVS（分布式振动传感）用幅度信息解调，只能判断振动有无和强度，适合周界安防等只需要振动报警的场景；DAS（分布式声波传感）用相位信息解调，对振动信号有线性响应，可还原声波波形，灵敏度更高，适合需要高保真信号还原的场景（如管道泄漏声学监测、地质勘探）。本机型同时支持 DVS 和 DAS 两种模式，用户可根据应用需求灵活切换。

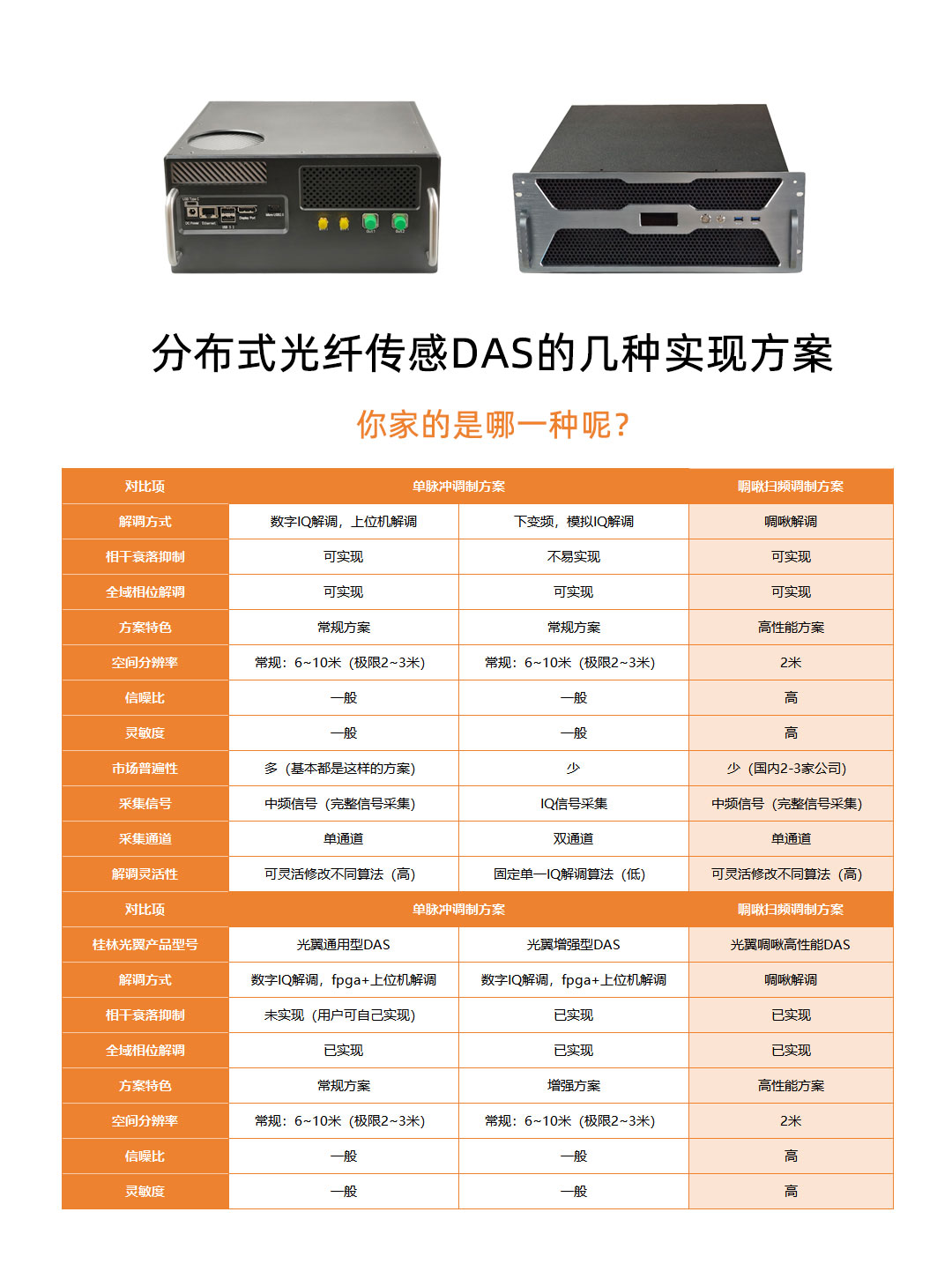

Q2：这台主机和光路模块（DAS-V4）有什么区别？
A：标准型 DAS 光路模块（DAS-V4）是DAS 光路部分，需外配采集卡和解调算法；本机型是完整 3U 整机，将 DVS/DAS 一体化光路、250M 高速采集卡、工业工控机、供电单元和预装解调软件全部集成于标准 3U 机箱，无需额外搭配采集设备，开箱即可部署。用户只需接入传感光缆和电源即可投入运行。
Q3：和全时钟同步版（AIO-DAS-RF）怎么选？
A：AIO-DAS-RF 是全时钟同步高端整机，采用 RF 射频输入全时钟同步方案，信号更纯净稳定，消除异常频率失真，支持 60km 拉曼增强监测，适合长距离、弱信号、高稳定性要求的高端应用（如油气长输管道、海缆监测）；本机型是标准型整机，常规时钟方案，性价比高，适合综合管廊、铁路隧道、厂区周界等通用场景。
Q4：整机需要额外搭配什么设备吗？
A：不需要。整机已预装 Windows 10 系统和 DVS/DAS 测试 DEMO 软件，集成光路模块、采集卡、工控机和供电单元。用户只需准备传感光缆（G652 或 G652D 单模光纤）、连接电源和网络，即可开始监测。
Q5：二次开发接口支持哪些语言？
A：整机提供标准化 DLL 动态链接库开发接口，用户可以使用自己喜欢的开发语言进行开发，包括 C、C++、Python 等。同时预装 DVS 测试 DEMO 软件或 DAS 测试 DEMO 软件，能够实现整条光缆的振动监测、指定位置声音播放和瀑布图等功能。
Q6：40km 和 60km 版本怎么选？
A：本机型典型监测距离 ＜40km，最大支持 60km 距离。40km 场景适合综合管廊、铁路隧道、厂区周界等中短距离应用；如需 60km 长距离监测，建议选择全时钟同步版（AIO-DAS-RF-60），配备拉曼放大器，信号更纯净稳定。
Q7：支持定制吗？
A：支持。模块化设计支持 80M/200M 中频、1/2 通道、监测距离、外形结构等定制，Linux 操作系统可选，可联系技术支持按需配置。
Q8：主要应用在哪些场景？
A：油气管道第三方施工与泄漏监测、城市综合管廊入侵监测与人员定位、铁路隧道结构健康监测、厂区周界分布式光纤振动监测等。近年来 DAS 技术应用场景大幅增长，还包括数据中心与通信光缆威胁识别、边境及重要区域安防监控、海底电力电缆损耗监测等。

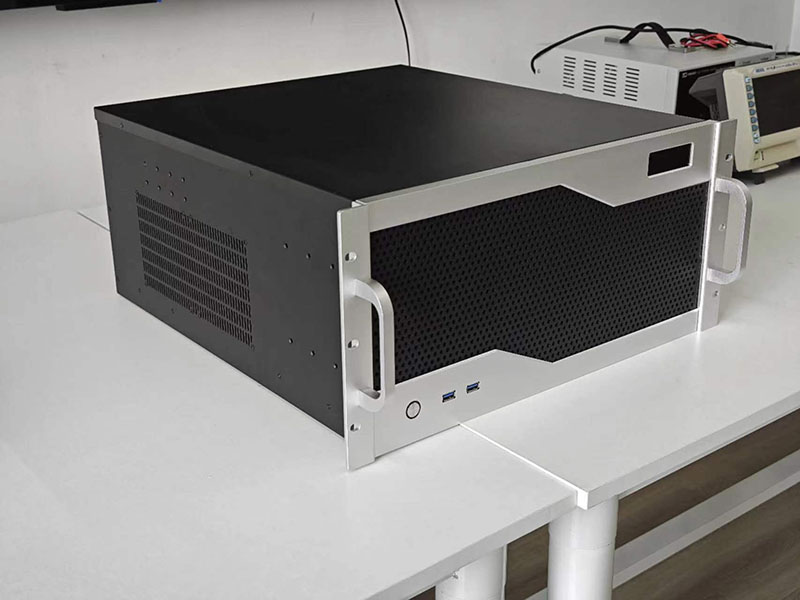

定制一体机出货实拍图
