[教程]分布式光纤DVS/DAS系统如何接线
2023年04月24日 02:52
辅件准备：
| 名称 | 描述 | 数量 | 购买连接 |
|---|---|---|---|

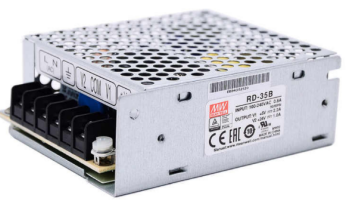

| 电源模块 | 能提供24V、5V输出的电源模块 | 1个 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |
| FC法兰 | FC连接头，一头用于连接模块的光纤，一头用于连接传感光纤。 | 1个 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

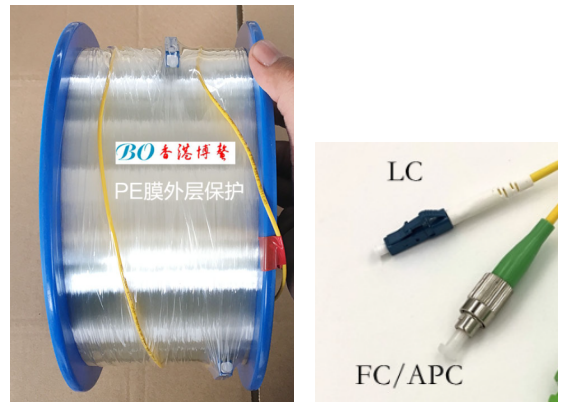

| 测试光纤（或光缆） | 单模光纤G652，让商家帮熔接好一个FC/APC的接头 | 1根 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |
| 电源接线端子 | 给电源模块供电 | 1根 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

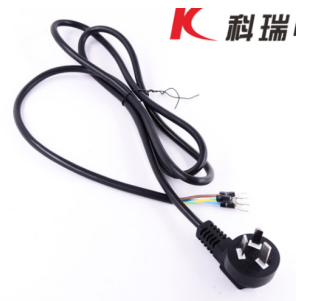

| 电线 | 给DVS/DAS一体化模块供电 | 2根 | 实验室找2根电线吧。 |
| 功率计 | 用于调试，排查异常（没有就买一个） | 1个 | https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0dlUJ2if&ft=t&id=732238034691 |

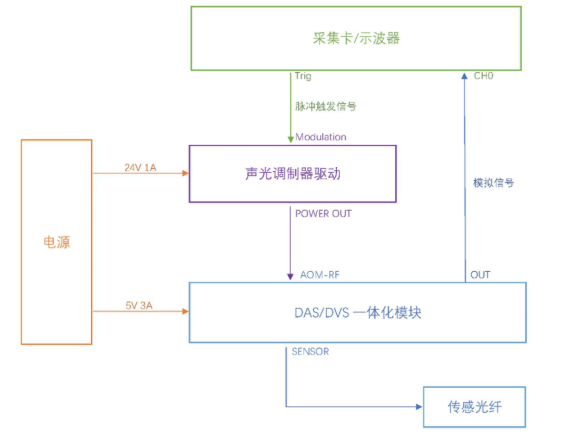

接线图：

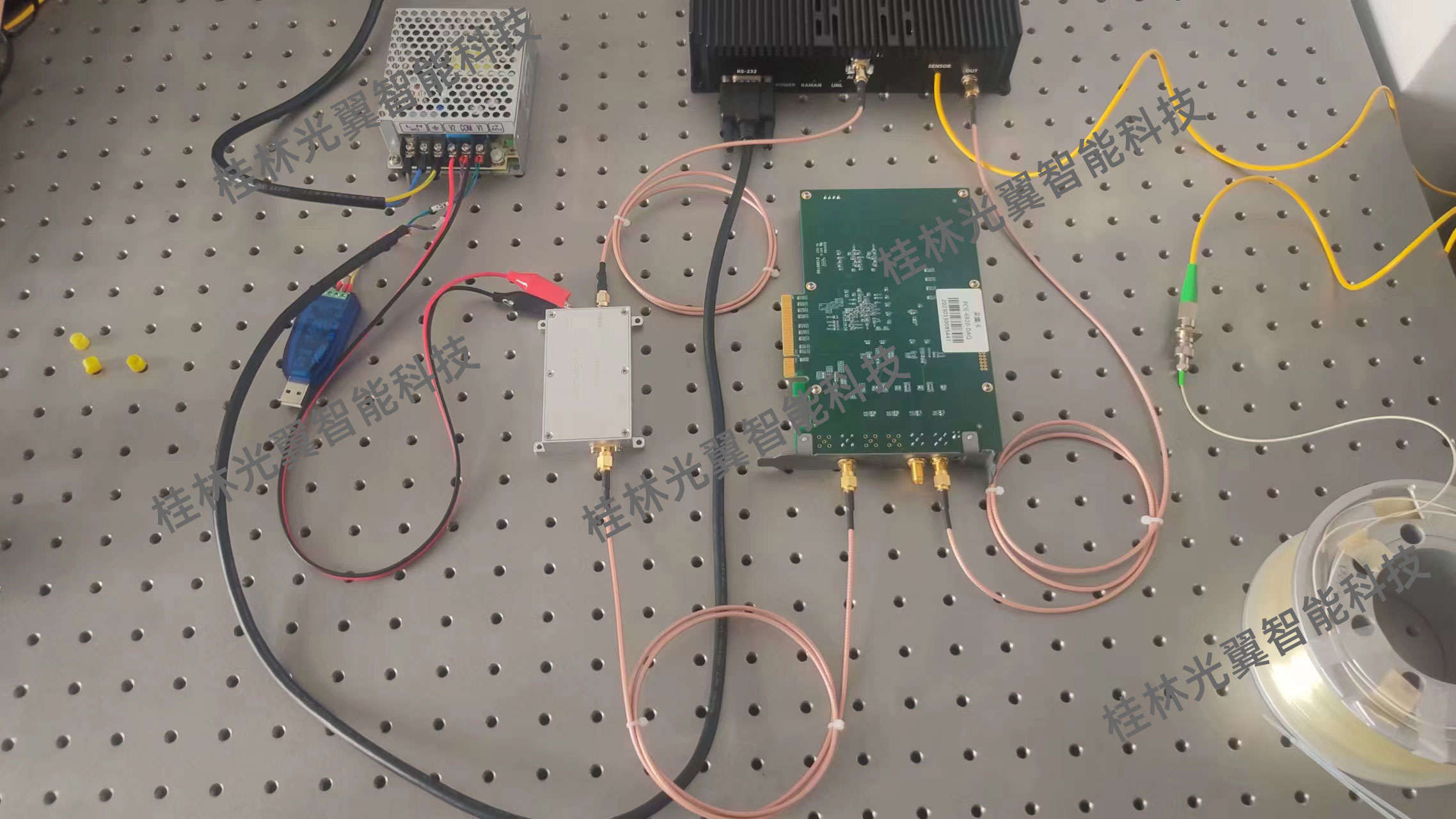

接线实物图：
DVS、DAS供电接线端口定义
| 接口类型 | 丝印 | 引脚 | 说明 |
|---|---|---|---|
| 插拔式接线端子 | V | 1 | 直流电源+5V供电 |
| G | 2 | 直流电源GND | |
| T | 3 | RS-232发送（DAS一体化模块发送，连接对端RXD） | |
| R | 4 | RS-232接收（DAS一体化模块接收，连接对端TXD） | |
| G | 5 | RS-232地 | |
| 射频接口 | AOM-RF | AOM射频输入 | |
| 光纤接口 | Sensor | 接传感光纤，默认FC/APC接头 | |
| 输出接口 | OUT | 模块输出电压信号 |
正常只需要接引脚1，跟引脚2 给模块供电即可。
AOM驱动是24V供电，一体化模块是5V供电，不要搞错。
注意事项
- AOM驱动器的电源连接，主要不要粘连以短路。驱动器电源接口，“中间是正，外壳（边边）是负”
- 不要带电接线（光纤），容易烧坏接头；光纤接头用完盖好保护套。
