光缆路由探测仪 光缆寻线仪 故障位置快速定位
光缆路由探测仪
DAS
OTDR
便携式
技术支持：黄工 13427781756 (微信同号，可扫码）
页面上没有您要找的参数，并不代表我们没有相应产品；添加微信直接沟通更高效。
一、产品介绍
1. 产品简介
GLGY‑DAS‑OTDR‑08050 光缆路由探测仪，是一款集成 DAS 分布式声波传感、高速采集卡、OTDR 光时域反射与光开关的一体化便携式探测设备，专为通信、电力、轨道交通等复杂地埋光缆运维场景设计。
设备采用 “DAS 一体化模块 + 高速采集卡 + OTDR + 光开关” 融合架构，基于 DAS 声振信号实时采集与 OTDR 链路损耗检测，实现光缆路由查找、光纤故障定位、人井盘纤预留长度估算三大核心能力，替代传统单一 OTDR、管线探测仪等分散设备。
现场通过敲击光缆经过的井盖或路面激发振动，DAS 模块实时捕获沿光纤分布的声振信号，直观定位地下光缆拐点、管井以及破损位置；OTDR 同步采集光纤背向散射曲线，识别断点、熔接接头、宏弯损耗等故障事件。设备内置 8 路光开关接口，支持同时连接 8 路光纤并自动切换检测：
- DAS 最大测试距离：50km
- OTDR 最大测试范围：80km
- OTDR 事件盲区 ≤1.5m
满足长距离、多路由的快速普查需求。整机一体化轻量化设计，尺寸 363×283×93mm，重量 6.3kg，工作温度‑10~60℃，适合野外及人井现场作业。设备内置软件，可将 DAS 空间振动特征与 OTDR 反射事件联合解析，估算人井集中盘纤长度，修正光缆里程虚长问题，解决 “图纸里程与实际路由不一致、盘纤数量无法统计” 运维痛点。
适用工程场景：光缆新建验收、存量光缆普查、故障抢修、管线资料复核。
2. 产品特点
- 一机双技术：DAS 路由追踪 + OTDR 故障检测，无需携带多台仪器；盘纤智能估算，区分路由真实长度与人井预留盘纤，减少里程误差
- 可视化界面：DAS 振动瀑布图等多个可视化图像 + OTDR 损耗曲线与结果显示
- 工业便携设计：整机 6.3kg，尺寸 363×283×93mm，适合野外、人井现场作业
- 多路光开关：内置 8 路光开关接口，支持同时连接 8 路光纤，自动切换检测
- 敲击定位：通过敲击井盖或路面，实时采集声振信号，快速锁定光缆路由与位置
- 高精度长距离：DAS 最大测试距离 50km，OTDR 最大测试范围 80km，OTDR 事件盲区≤1.5m
3. 适用行业
通信运营商、电力光缆、轨道交通、市政管网、园区专网光缆运维。
4. 机械尺寸
整机尺寸：363×283×93mm
整机重量：6.3kg

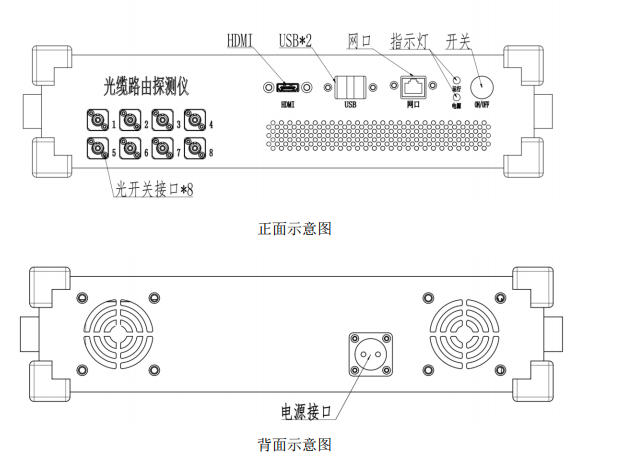

5. 接口说明
| 接口 | 说明 |
|---|---|
| HDMI 接口 | 用于外接显示器。设备需外接显示器进行操作与显示。 |
| USB 接口 (×2) | 用于连接鼠标、键盘、U 盘等外部设备。 |
| 网口 | 用于接入网络或进行数据传输。 |
| 运行指示灯 | 设备正常运行时绿灯常亮。 |
| 电源指示灯 | 设备供电正常时红灯常亮。 |
| 电源开关 | 控制设备开机 / 关机。 |
| 光开关接口 (×8) | 支持同时连接 8 路光纤，实现多路光纤切换检测与测量。 |
| 电源接口 | 连接配套充电器 / 电源适配器，支持充电时使用设备。 |
二、设备参数
| 项目 | 规格参数 |
|---|---|
| 集成技术 | DAS 分布式声波传感 + OTDR 光时域反射 |
| 适用光纤 | 单模光纤 G.652D / G.657A1 |
| DAS 模块 | |
| 最大测试距离 | 50 km |
| 采样分辨率 | 0.4, 0.8, 1.6, 3.2, 6.4 m |
| 空间分辨率 | 最小值 5m；典型值 10m，5m@50ns |
| 响应频率 | 1Hz~25kHz；50kHz@1km |
| DAS 稳定性 | 全频段波动＜1%；全域解调 |
| 定位精度 | 小于 ±5m |
| OTDR 模块 | |
| 盘纤估算精度 | ±10% |
| 中心波长 | 1310/1550 nm |
| 脉冲宽度 | 3,5,10,20,30,50,80,100,200,300,500,1000,2000,3000,5000,8000,10000,20000 ns |
| 测试范围 | 0.1,0.5,1.25,2.5,5,10,20,40,80 km |
| 事件盲区 | ≤1.5m |
| 衰减盲区 | ≤8m |
| 采样间隔 | 0.03 ~4 m |
| 最大采样点 | 320000 (精度模式)；64000 (快速模式) |
| 折射率设置范围 | 1.000000 ~ 2.000000 |
| 测试距离不确定性 | ±(0.75m + 采样间隔 + 0.005%× 距离) |
| 系统类型 | Linux 系统 |
| 整机重量 | 6.3 kg |
| 通道数 | 8 路，支持同时连接 8 路光纤，自动切换 |
| 工作温度 | -10 ~ 60 ℃ |
| 整机尺寸 | 363×283×93 mm |
| 供电 | 内置锂电池，电压 12V，容量 10000mAh；220V 充电 |
三、上位机软件说明
1. 软件概述
配套 Linux 上位机软件，软件实现 DAS 相位数据实时采集、振动瀑布图与全光纤曲线显示、敲击自动定位、单点能量与 FFT 频谱分析，以及 OTDR 曲线测量、事件识别、损耗分析和结果导出。
2. 核心功能
- 数据读取：实时读取 DAS 相位能量瀑布图、全光纤振动曲线、单点能量时间序列和 FFT 频谱；读取 OTDR 损耗曲线、事件表、光纤长度、总损耗、总回损等测量结果。
- 敲击自动定位：自动定位人工敲击，输出敲击位置、盘纤宽度、振动次数。
- OTDR 测量：支持波长、折射率、阈值、散射系数等参数设置；距离、脉宽、采样模式、平均模式、时间模式等采样设置；实时 / 平均曲线显示，十字光标坐标读取，事件表自动解析并显示事件类型图标。
- 损耗与事件分析：支持反射率分析、两点间损耗分析和连接损耗分析；平均模式测量完成后自动在 OTDR 曲线上标注事件位置。
- 结果管理与报告：DAS 自动定位结果可保存为 Excel；OTDR 测量可生成 Word 报告，包含参数设置、曲线截图、测量结果、事件结果、连接损耗和分析结果。
- 日志与状态：采集状态、实时频率、丢包警告、自动定位结果、OTDR 操作日志均按日期写入 logs 文件，便于问题排查和项目归档。
