如何选择合适的光电探测器(PD)?

由于光电探测器型号很多,所以在选择匹配的光电探测器前请您根据本文描述,提供应用的一些基本参数,这样我们可以更快速帮您匹配需要的光电探测器型号!

一、选型前4点小提示, 注意看!!

  1. 波长选择不匹配,探测器将会无响应;
  2. 探测功率过大,有可能导致探测器饱和无法探测到真实值,甚至烧坏探测器;
  3. 带宽跟增益是矛盾的,所以做不到高带宽跟高增益,所以并不是越大越好,合适应用就最好;
  4. 光纤接口还是自由空间光,两种类型的光敏面相差很大。

二、选型前需要准备的参数

1、进入光电探测器(PD)的功率有多大?

如果您不确定进入光电探测器的功率有多大,您需要用光功率计测试一下。从功率计上获取到探测的光功率大小。(如下图),这里需要注意的是进入光电探测器的功率,而不是激光器光源的功率,因为在您的应用中,光从激光器出来后有可能衰减。(不会计算,下面有在线转换工具)

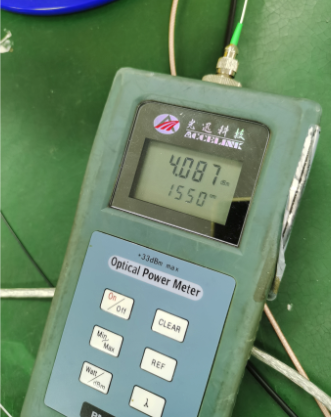

激光功率计图片
图:光功率计测量进入PD的功率

2、您的激光器发出的光的波长是多少nm?

常用的有:1550nm,980nm 等,您可以看看您的激光器输出是多少nm的

3、需要带宽是多少?

你的信号是什么信号,频率多少,带宽多少,上升沿多少,如果不知道自己需要多少带宽,那期望的响应速度是怎么样的?
光电探测器的带宽参数解释, 点击查看

5、是光纤耦合输入还是自由空间光输入?

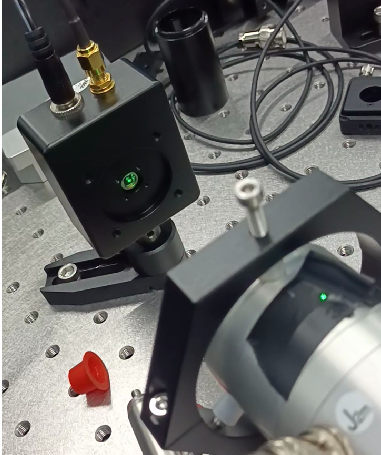

空间光输入

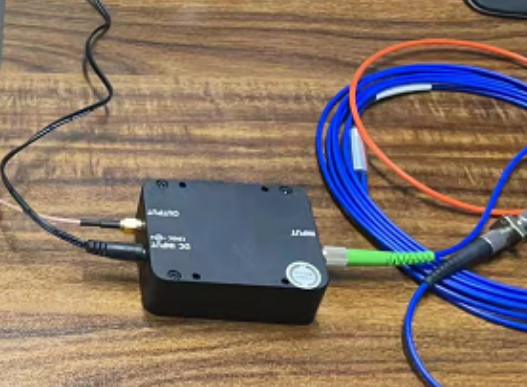

光纤输入

6、是否有参考的PD型号,或者有光路图?

快捷选型表

选型描述 备注 链接
800-1700nm光纤输入的光电探测器 光纤输入 查看
800-1700nm的空间光输入光电探测器 空间光输入 查看
400-1100nm光纤输入硅光电探测器 光纤输入 查看
400-1100nm空间光输入硅光电探测器 空间光输入 查看
1G带宽以上的光电探测器 1G带宽以上 查看

三、如果您对选型不太确定,可以联系一下我们的技术支持

如果说您对以上问题都不是太清楚;
您可以直接添加我们的技术支持黄工微信:13427781756,让黄工对您的选型进行支持。

微信扫一扫,添加技术支持。

四、根据应用,快速选型,推荐!!

荧光探测,探测非常弱的光

推荐:APD12703,理由:具有3mm超大靶面的硅雪崩光电探测器,在355nm处紫外增强,拥有非常高的增益。

光纤传感,DVS,DAS,DTS

推荐:APD20系列BPD465C系列

激光雷达,TOF测距

推荐:APD430系列

mW级光功率

推荐:DET20

五、需要定制化光电探测器

我们拥有20多个系列,上百款型号的光电探测器,通常来说是能满足大部分应用场景,如果您有一些特殊应用,我们的标准品也无法满足您的需求,您可以联系我们进行定制。 国产光电探测器定制服务-提供高灵敏/多通道/高分辨率探测电路厂家定制>>
