微孔光电探测器_微孔检测模块,用于药用铝箔,微孔铜箔,针孔检测,非标需求可定制

模块采用16通道的APD阵列光电探测器进行弱光探测,用于工业自动化检测领域的药用铝箔微孔探测,工业质检,自动化金属箔材料的缺陷探测等

自动化箔片微孔检测光电模块

概述

  工业微孔光电探测器模块集成4/8/16/32路的APD雪崩二极管,每路雪崩光电二极管相互独立,把光电信号转化成电压信号;经过放大器和比较器后,获取各通道的TTL脉冲信号,高低电平分别表示是否存在微孔,最终模块把各通道的信号数据通过RJ45网口以UDP通信协议传送给计算机(上位机)。


特性

  4/8/16/32路多通道光电探测器接收信号输入
  放大及比较后输出TTL脉冲信号,标识是否存在微孔
  支持网络UDP通信上报数据
  10ms快速响应
  非标定制,(如果您需要定制其他类似的模块,请联系微信:13427781756)

应用

  工业无损检测
  药用铝箔,针孔探测
  微孔探测,微孔大小5um、10um、20um等
  自动化检测设备系统集成


参数规格

微信头像
技术支持:黄工 13427781756 (微信同号,可扫码
sales@glgyzn.com

属性 APD1X-PCB
通道数 4/8/16/32
光谱范围 250-950nm
输入 自由空间光
探测最小功率 0.02mw
探测饱和功率 20mw
每通道最大电压输出幅值 2v
基准电压阀值 1.5~2v(可调节)
温度补偿 支持
输出端口 RJ45端口
输出信号 100HZ,时间间隔10ms
信号输出协议 UDP
工作电压 12VDC ±10%

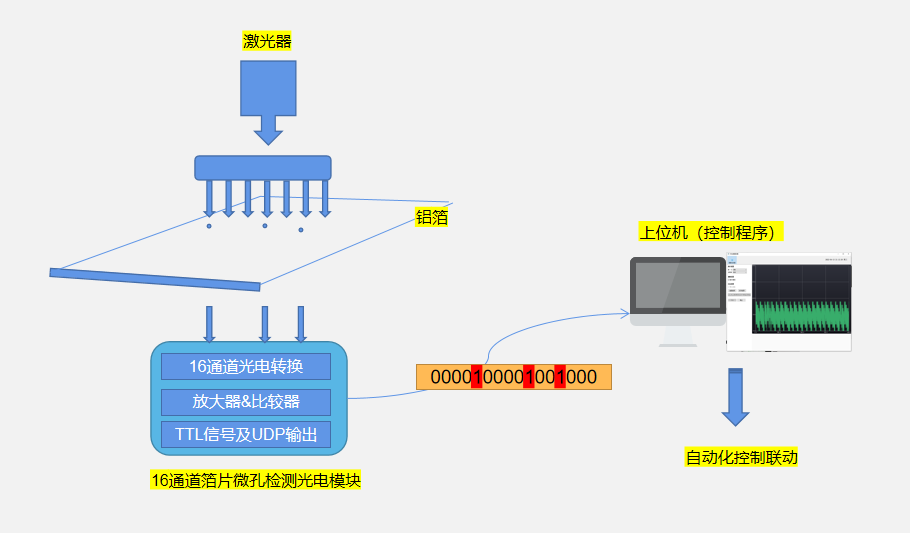

自动化箔片微孔检测光电系统示意图

自动化箔片微孔检测光电系统示意图

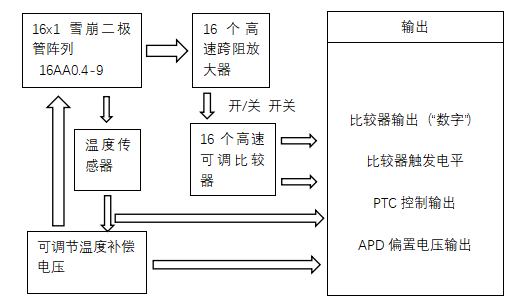

原理逻辑框图

自动化箔片微孔检测光电模块,原理逻辑框图


自动化箔片微孔检测光电模块功能说明
